乐鱼电子系列驱控一体系统，，，，，五轴注塑机械手控制系统——EC-S3/S5。。。。。在手动状态下，，，，，条件的教导：
条件作为一个动作，，，，，在程序中作为一个判断条件，，，，，对当前状态进行判断，，，，，判断是否激活子程序。。。。。如下图：
重要：教导条件时先要教导标签注释，，，，，否则条件不能插入主程序里。。。。。
（1）条件的教导涉及三个方面，，，，，分别是标签，，，，，条件和子程序。。。。。三者相辅相成，，，，，缺一不可。。。。。
（2）条件使用：当满足某一条件，，，，，系统就跳转到子程序里面，，，，，子程序执行完之后，，，，，系统跳回主程序标签的位置。。。。。
（3）条件分为五种类型：输入点ON/OFF、试产、间隔模数、不良品和取样。。。。。
（4）一定要先插入标签，，，，，才能插入条件程序。。。。。

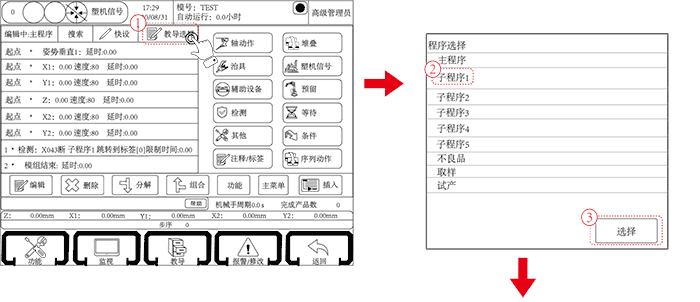

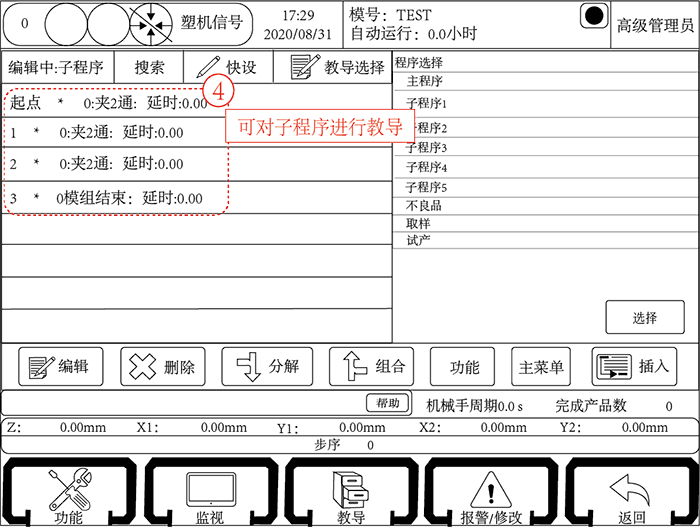

（5）点击教导选择，，，，，选中要使用的子程序，，，，，点击选择按钮，，，，，进入对应的子程序或主程序进行教导，，，，，如下图所示：
IO输入信号检测
以IO输入信号检测为例子，，，，，操作条件的方式：
根据条件中的条件内容分类，，，，，可分为I/O信号类和系统设定类。。。。。在系统设定分类中，，，，，有两个条件的设定是要到停止状态下进行设置。。。。。以下为分类列表：
分类类型 | 具体情况 |
信号类 | 夹（1、2、3、4）、吸（1、2、3、4）、X023、X026、X037、X040、X043、X044、X045、X046、X047、不良品 |
系统设定类 | 间隔模数、试产（需要到停止状态-功能-产品设定页面进行设置）、取样（需要到停止状态-功能-产品设定页面进行设置） |
信号分类：顾名思义，，，，，通过信号的通断作为判断条件，，，，，相对系统设定分类来说更有灵活性。。。。。
系统设置分类：通过设定一定运行逻辑，，，，，按设定进行规律性运行。。。。。不是通过检测信号判断的，，，，，而是通过判断程序运行的逻辑进行判断。。。。。

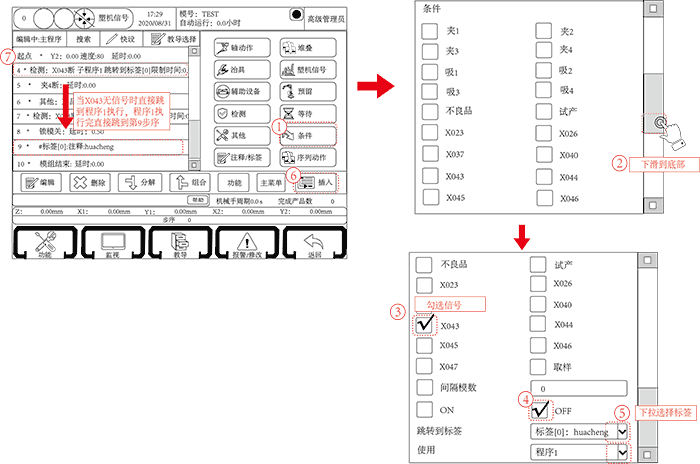

上图以信号的通断作为判断条件的案例，，，，，点击“条件”按钮可进入条件的教导页面，，，，，选择信号“X43”并勾选限制条件“OFF”作为判断条件，，，，，将条件插入主程序相应位置，，，，，当程序执行到该序号时，，，，，如果没有检测到信号就进入子程序执行该子程序内的动作，，，，，完成后再跳转回主程序的注释标签处，，，，，如果检测到有信号则继续执行主程序的动作而不会跳转。。。。。
