EC-RX系列机器人控制系统伺服电机抱闸接线示意图

[ 发布日期：2021-07-05 ] 来源: 【打印此文】【关闭窗口】

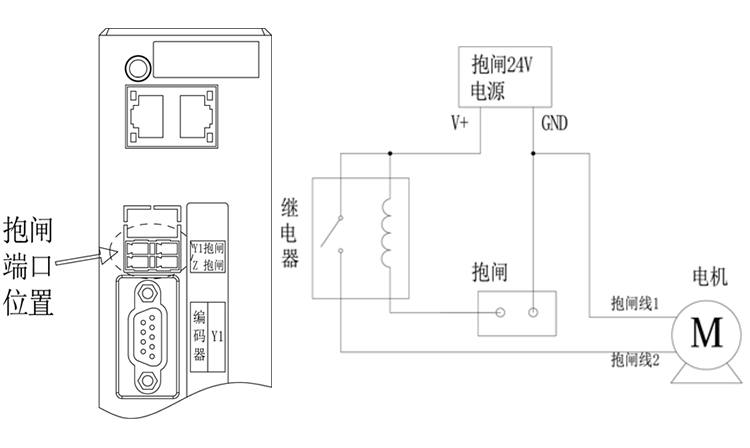

EC-RX系列机器人控制系统型号（EC-R4、EC-R6、EC-R7、EC-R8），，，，，，，伺服电机抱闸接线示意图如下：

乐鱼(中国电子)·LEYU官方网站

注意：抱闸端口必须通过外接继电器去控制抱闸器工作

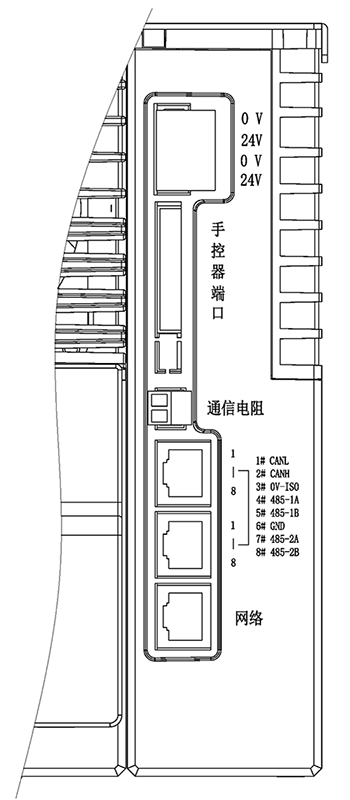

机器人控制系统通讯端口定义图：

乐鱼(中国电子)·LEYU官方网站

上一篇：关节机器人控制系统F1-F5按键作用
下一篇：EC-RX系列机器人控制系统伺服电机代号表
