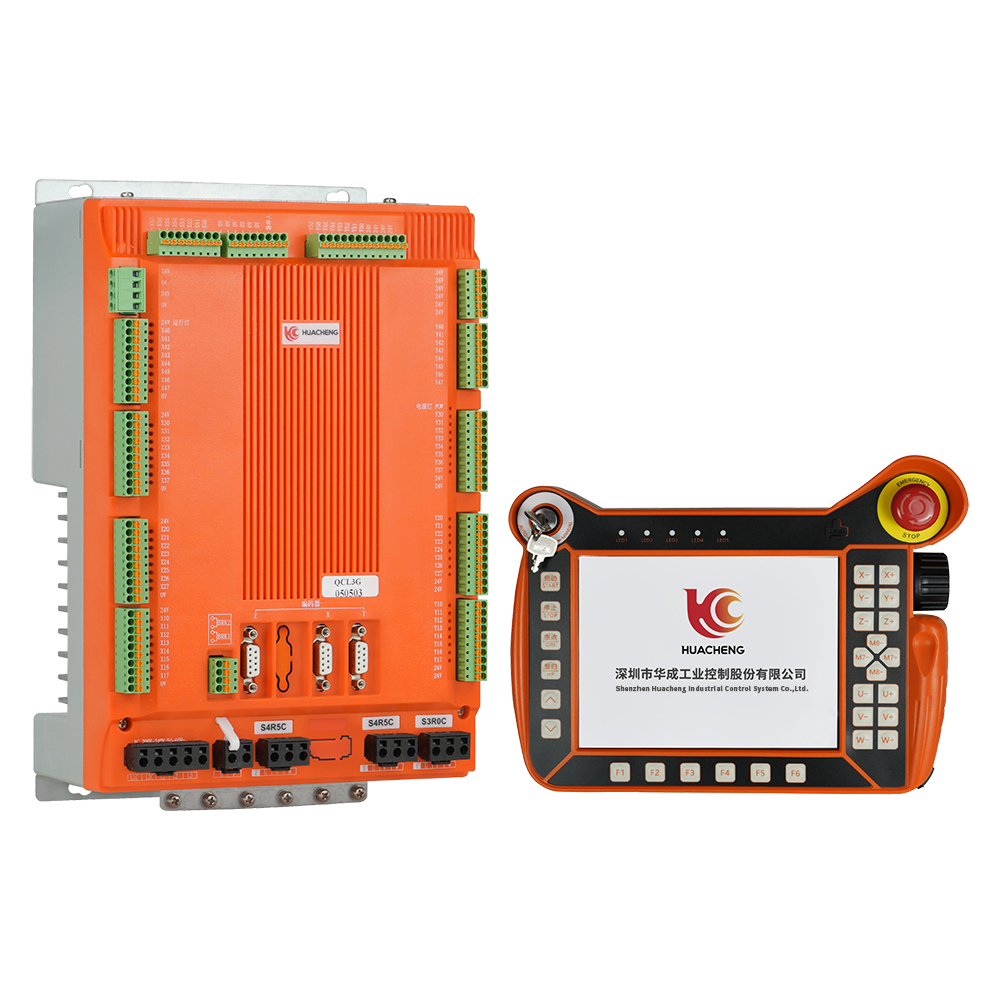

产品概述
乐鱼电子工控主打性价比应用场景开发的一款驱控一体产品， ，，，，，，包含 QC-L3G 和 QC-L4G 两种机型， ，，，，，，针对数控机床加工生产的环境， ，，，，，，使用了防油线缆， ，，，，，，手控器采用全新外观结构。。。。。。另针对上下料复杂场景， ，，，，，，具备双料盘模式与设置了独立车床安全区。。。。。。支持碰撞检测， ，，，，，，可有效避免人身财产损失。。。。。。
产品特点
1.最大支持4轴控制；；；；； ；；
2.功率覆盖100w-750w， ，，，，，，支持增量和绝对值伺服电机， ，，，，，，采用防水设计， ，，，，，，可应用于油污较多的产线；；；；； ；；
3.采用多芯直连驱控一体架构；；；；； ；；
4.高速内部总线通讯方式， ，，，，，，支持40路标准输入/标准输出， ，，，，，，支持1路RS485接口、1路CAN总线接口；；；；； ；；
5.支持程序多任务执行， ，，，，，，每个模式包含了一个主程序和8个子程序；；；；； ；；
6.优化料盘堆叠逻辑， ，，，，，，四点料盘功能。。。。。。
注意：用户需要自行评估IO电源是否超出标配50W， ，，，，，，如超出， ，，，，，，则需要自行更换大功率电源。。。。。。

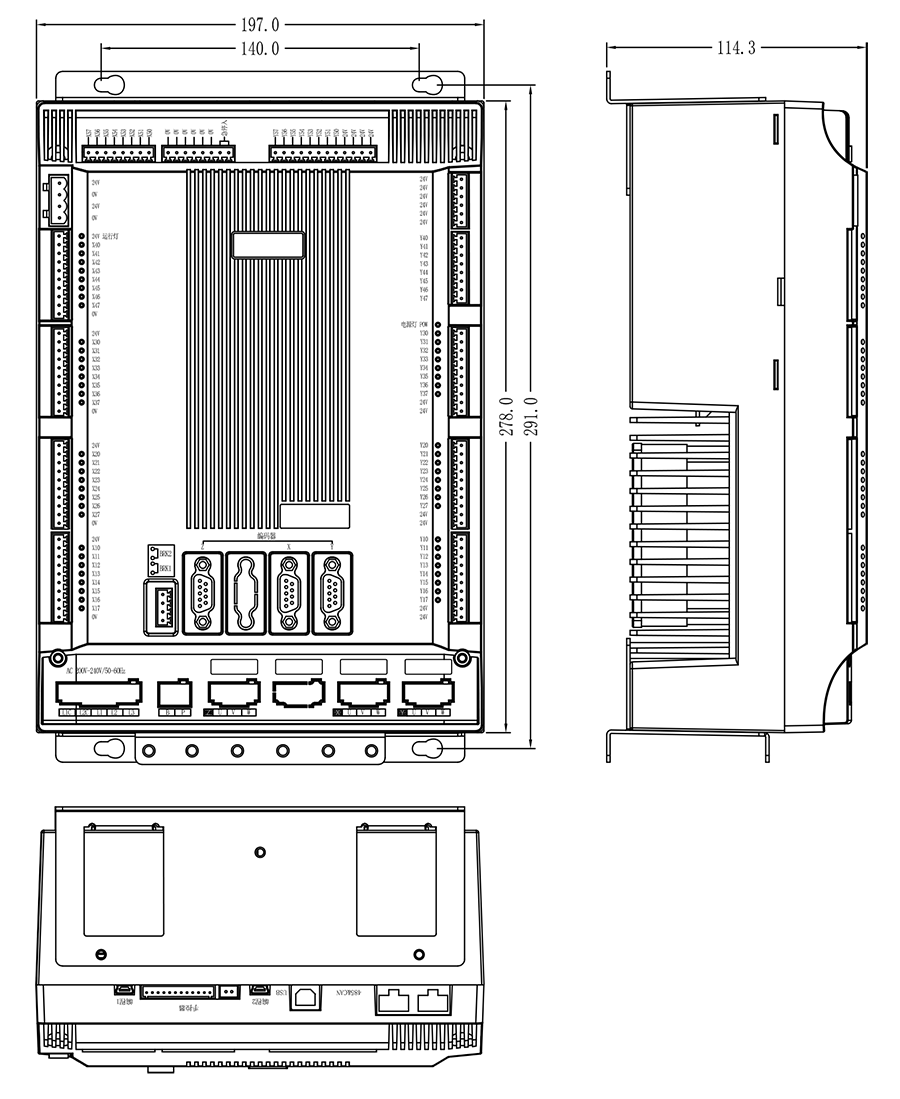

主控尺寸图：
安装方式 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | M5 | 12mm | 7.5kgf.cm |

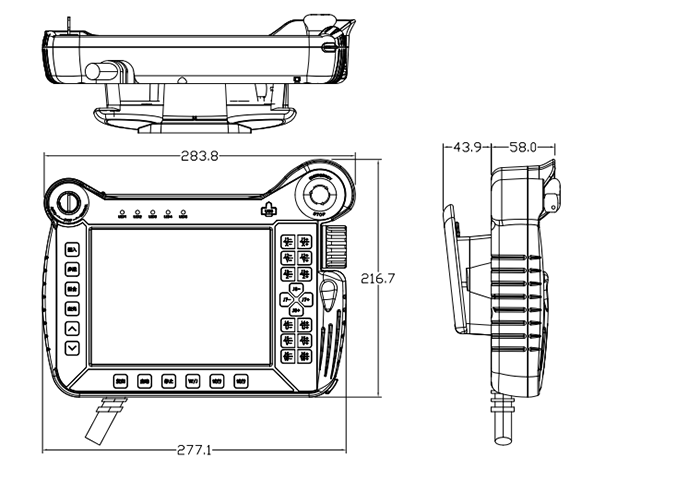

手控器尺寸图：
单路开关电源安装尺寸及接线：
安装方式 | 安装位号 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm | |
| 电源尺寸 | 50W | 100W | 150W |
